ООО «Квадр» поставляет насосные станции водоотведения (КНС) полной комплектации «под ключ».
Вы можете обращаться по любым вопросам подготовки расчетов и обоснования технических решений построения КНС, в том числе по замене проектных решений для повышения коммерческой и технической эффективности. Мы оказываем компетентную и всестороннюю поддержку на любом этапе вашего проекта.
Проектирование и поставка КНС базируются на применении корпусов из стеклопластика инженерно-производственного предприятия ООО «АКО» и шкафов автоматики с функциями удаленного мониторинга и управления производства ООО «Квадр». Во всем мире бренд AСO является символом качества и инновационных решений в области проектирования и разработки систем водоотведения.
Приобретая насосные станции водоотведения (КНС) нашего производства, вы можете быть уверены, что получите качественный продукт на выгодных условиях сотрудничества:
— Конкурентоспособные цены с возможностью отсрочки платежа;
— Комплектная поставка на объект строительства;
— Гарантийные обязательства от производителя;
— Монтаж и пуско-наладка «под ключ» в наикратчайшие сроки;
— Наличие сертификатов и сопроводительной документации.
КНС поставляются в следующих вариантах расположения корпусов:
Вертикальная КНС
Используются для перекачки хозяйственно-бытовых, поверхностных и производственных сточных вод, когда невозможно осуществить их отвод самотеком.
Горизонтальная КНС
Применяются на объектах с неравномерным поступлением стоков. Резервуар станции аккумулирует залповый сброс ливневых стоков, и насосы в штатном режиме перекачивают воду. Корпус КНС размещается горизонтально в случаях, когда выполнить глубокий котлован невозможно: высокий уровень грунтовых вод, скальный грунт, иные ограничения.
Многокорпусная КНС
Исполнение с двумя или более корпусами позволяет увеличить рабочий объем КНС и разместить большее количество насосного и периферийного оборудования.
Особенности многокорпусной КНС
В классическом варианте расположение корпусов вертикальное. В этом случае минимизируется площадь под КНС. Глубина корпуса диктуется расчетом в зависимости от требуемой производительности и количества насосов.

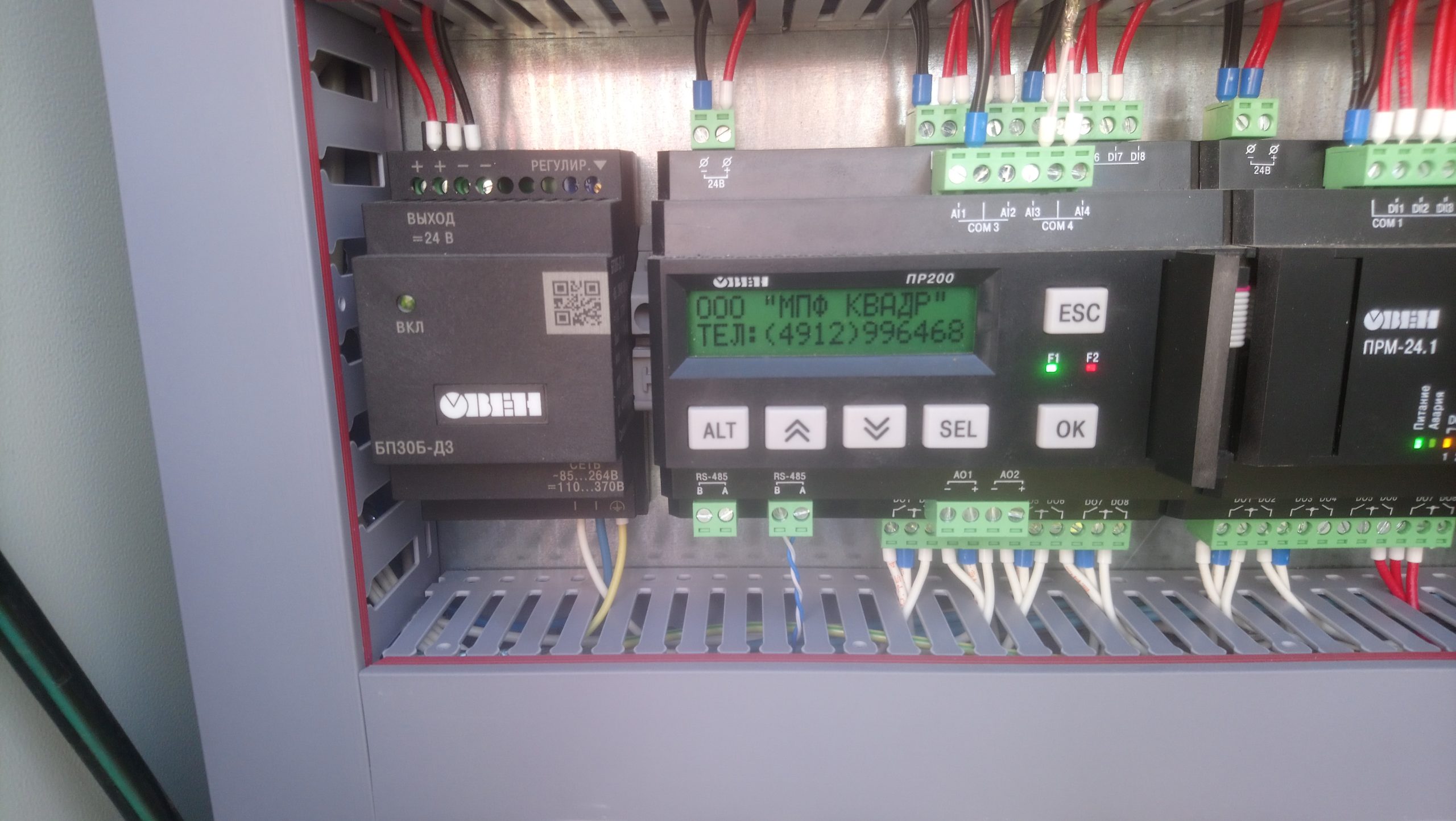

Шкаф управления ШУ-КНС изготавливается в различных вариантах исполнения в зависимости от условий размещения (уличное или в помещении), способа пуска насосов (прямой или плавный пуск), количества основных и резервных насосов и их мощности, категории надежности по электроснабжению, алгоритма управления, требований по автоматизации и диспетчеризации (Modbus-RTU, GPRS, SMS, Ethernet).
Наиболее востребованные КНС
КНС индивидуального исполнения
1. Корпус КНС из стеклопластика;
2. Гильза подводящего трубопровода
3. Сороулавливающая корзина;
4. Система автоматической трубной муфты;
5. Трубная обвязка;
6. Комплект запорно-регулирующей арматуры;
7. Комплект направляющих;
8. Лестница;
9. Площадка обслуживания;
10. Вентиляционные стояки
11. Крышки;
12. Насосные агрегаты;
13. Шкаф управления;
14. Сигнализаторы уровня;
15. Прочая комплектация: датчики давления, газоанализаторы, грузоподъемное устройство.
Возможные варианты исполнения доступных типоразмеров:
— Диаметр корпуса: от 800 до 4200 мм;
— Высота корпуса: до 15 метров.
Возможные исполнения:
— Горизонтальный или вертикальный корпус;
— Усиленное, для расположения под проезжей частью;
— Усиленное, для сейсмоопасных районов;
— С утеплением на глубину промерзания или полную глубину;
— Утепление с использованием греющего кабеля;
— Принудительная вытяжная вентиляция;
— Грузоподъемное устройство с креплением на корпусе.
Преимущества:
— КНС изготавливается по индивидуальным чертежам в соответствии с требованиями Вашего проекта;
— Насосные агрегаты от ведущих мировых производителей: FLYGT, KSB, Lowara, Grundfos, Wilo, Ebara, Иртыш, созданные специально для перекачки сточных вод, обеспечивают стабильно высокий КПД на протяжении всего времени эксплуатации и надежную работу станции;
— Комплект поставки включает все необходимое для правильной работы КНС (от приемного резервуара, до системы автоматического управления);
— Максимальная заводская готовность (позволяет в кратчайшие сроки провести монтаж и быть уверенным в качестве оборудования).
КНС ECOLift
КНС ACO ECOLift – это оптимальное решение для тех, кому насосные станции водоотведения требуются как можно быстрее. Благодаря накопленному опыту инженеры компании «АКО» выбрали оптимальные параметры для эффективного решения задач перекачки стоков. Это и наиболее востребованные типоразмеры корпусов КНС, 5 типов трубной обвязки, система автоматики с оптимальным набором опций в комплекте. Благодаря наличию заготовок, готовый корпус КНС вы можете получить в кратчайшие сроки.
Технические характеристики:
— 5 диаметров корпусов высотой до 9 м: 1200, 1500, 1800, 2000, 2200 мм;
— 5 типов трубной обвязки;
— 5 номинальных диаметров: 50, 65, 80, 100, 150 мм.
Преимущества:
— Быстрый срок изготовления от 5 дней;
— Основные комплектующие из нержавеющей стали;
— Оптимизированная форма дна для уменьшения осадка в КНС;
— Крепление к фундаменту посредством крепежных пластин;
— Выступ-юбка для монтажа в обводненный грунт;
— Простой и понятный шкаф управления;
— Надежные датчики уровня.
Порядок работы (Схема реализации проектов КНС)
— Получение от Заказчика ТЗ;
— Разработка и согласование проекта КНС с учетом особенностей по геологии, требований по электропитанию, автоматизации и диспетчеризации, используемых каналов связи для передачи данных во внешнюю сеть, условий эксплуатации;
— Разработка и согласование ТКП;
— Заключение договора на поставку;
— Изготовление и доставка КНС на объект;
— Выполнение монтажных и пуско-наладочных работ на объекте;
— Обучение персонала Заказчика, сервисное обслуживание с возможностью удаленного контроля за состоянием и режимами работ оборудования.
Примеры реализации проектов КНС
Насосная станция ливневых стоков для комплекса зданий клинической больницы скорой медицинской помощи в г. Рязани
(габаритные размеры 3000/6700, Ду 100/150/300, производительность 360 м³/ч)

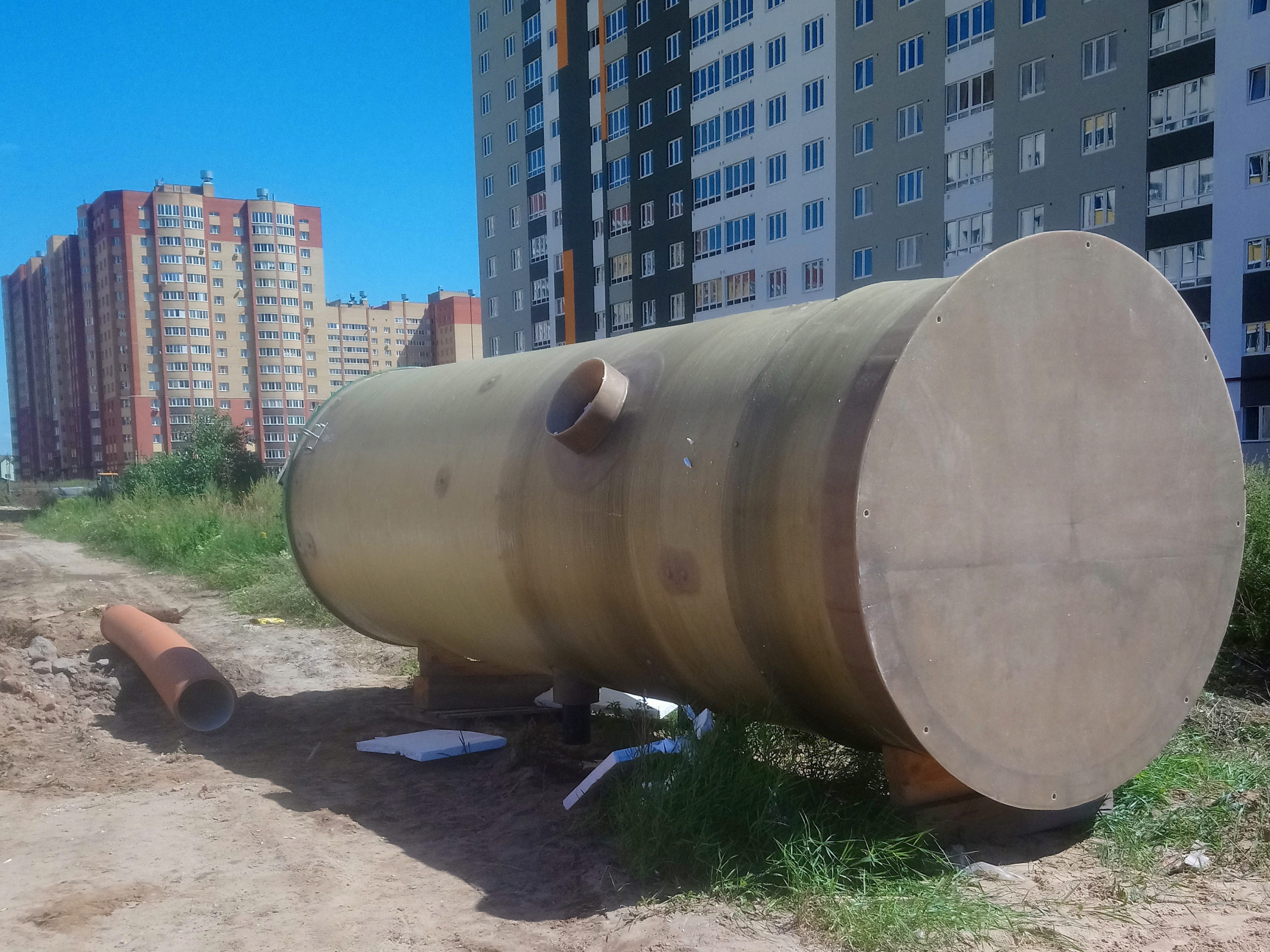

Насосная станция хозбытовых стоков для комплекса жилых зданий в микрорайоне «Канищево» г. Рязани
(габаритные размеры 2000/6000, Ду 80/100/150, производительность 74 м³/ч)
