Блочно-модульные насосные станции АНУ, АНУП, АНУ(П) в контейнерном исполнении (наземные)

Назначение. Область применения

Блочно-модульная насосная станция относится к изделию высокой степени заводской готовности, что позволяет в кратчайшие сроки выполнить строительно-монтажные и пуско-наладочные работы, а также существенно сократить расходы на строительство и эксплуатацию. Грузоперевозка насосных станций на объект строительства может производится в стандартных 20 ф. или 40 ф. контейнерах.

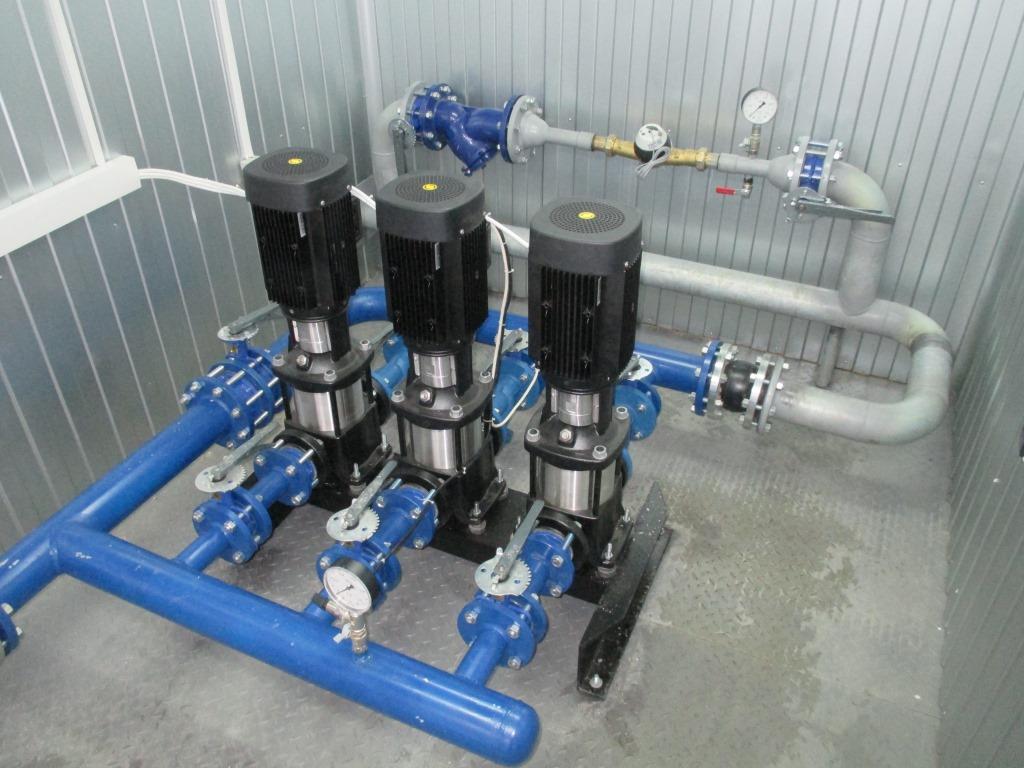

Блочно-модульные насосные станции могут включать в себя любые типы комплектных насосных установок нашего производства: АНУ, АНУП, АНУ(П) и могут применяться в системах водоснабжения, пожаротушения, совмещенных системах (водоснабжение и пожаротушение).

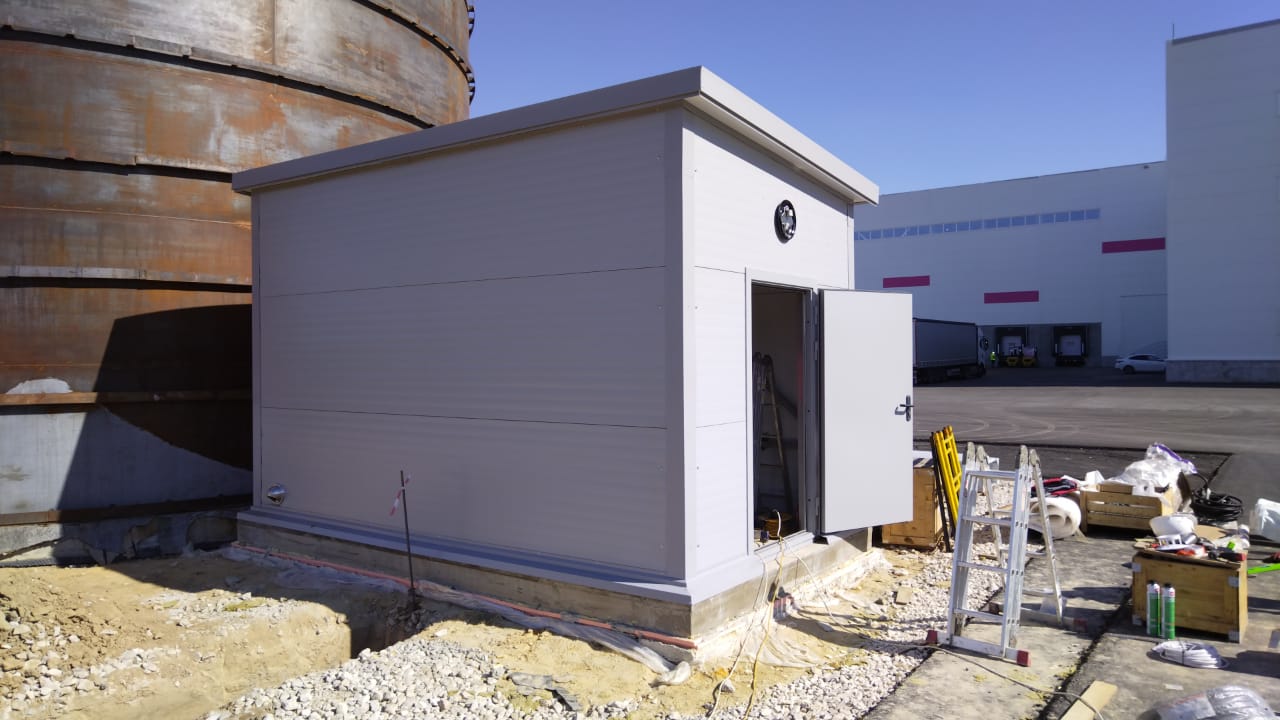

Конструкция модульного здания выполнена в виде сборно-разборного блок-контейнера (далее СРБК), что позволяет легко и быстро осуществить его монтаж в труднодоступных местах и в любое время года.

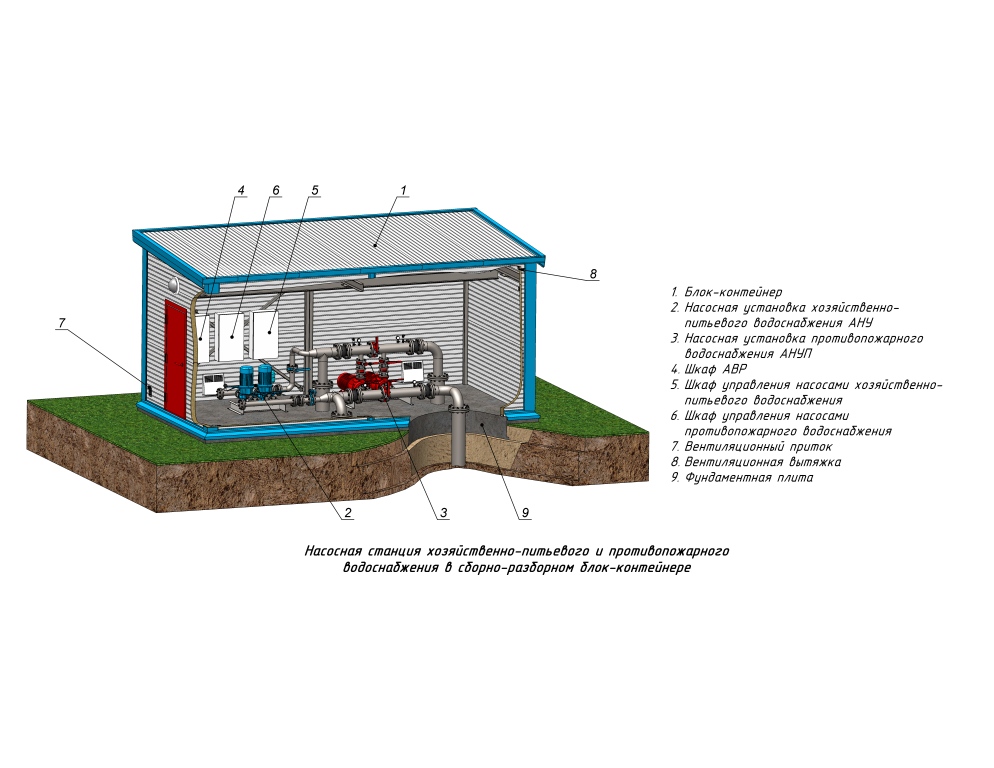

Конструкция и состав модульного здания СРБК

СРБК поставляется в полной заводской готовности и включает в свой состав:

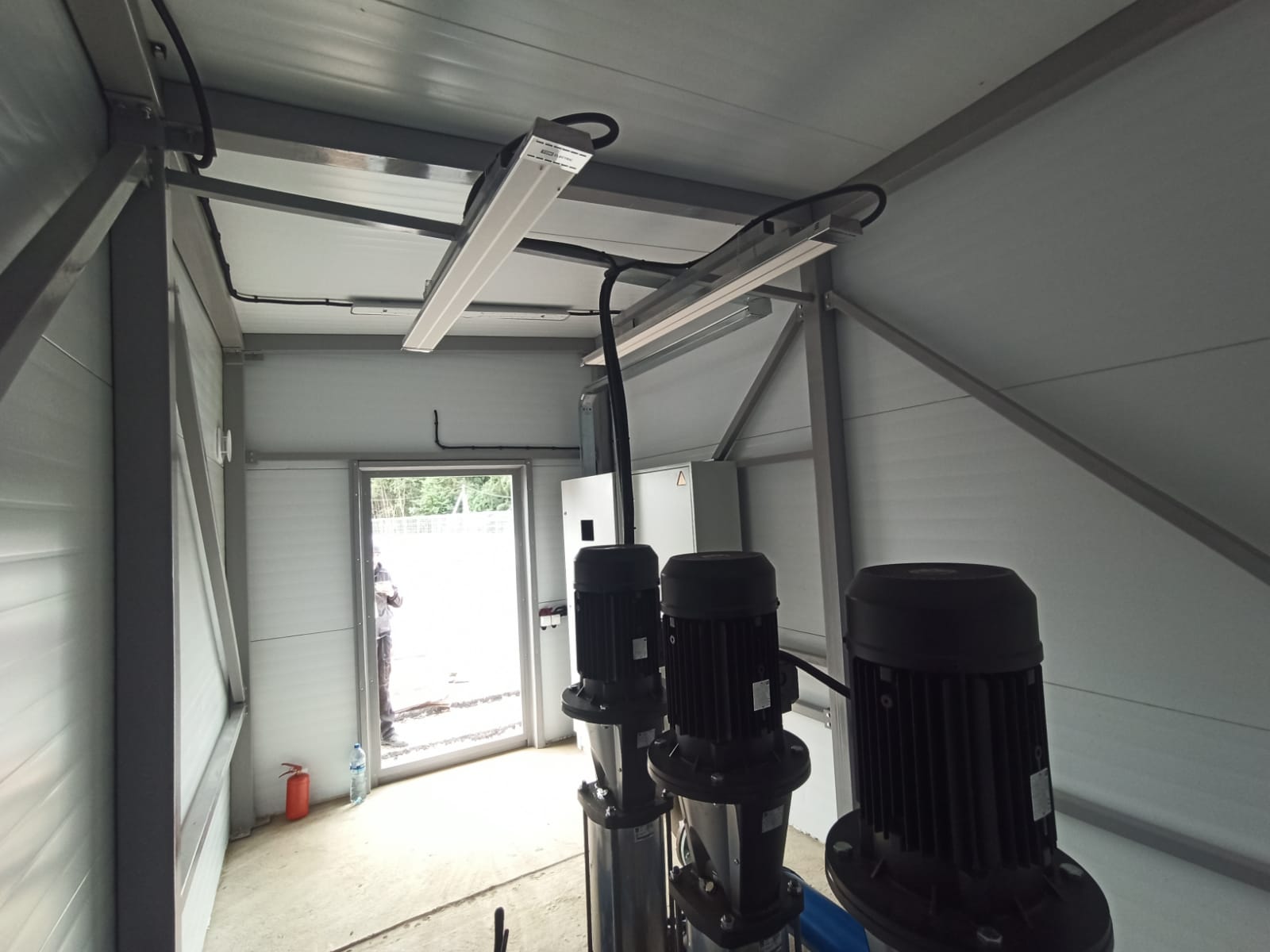

— систему рабочего и аварийного освещения;
— систему отопления;
— систему вентиляции;
— охранно-пожарную сигнализацию;
— документацию: паспорт, инструкция по сборке.

СРБК выполнен в виде жесткого металлического каркаса с ограждающими конструкциями стен и потолка из сэндвич-панелей на основе базальтового волокна не поддерживающего горение.

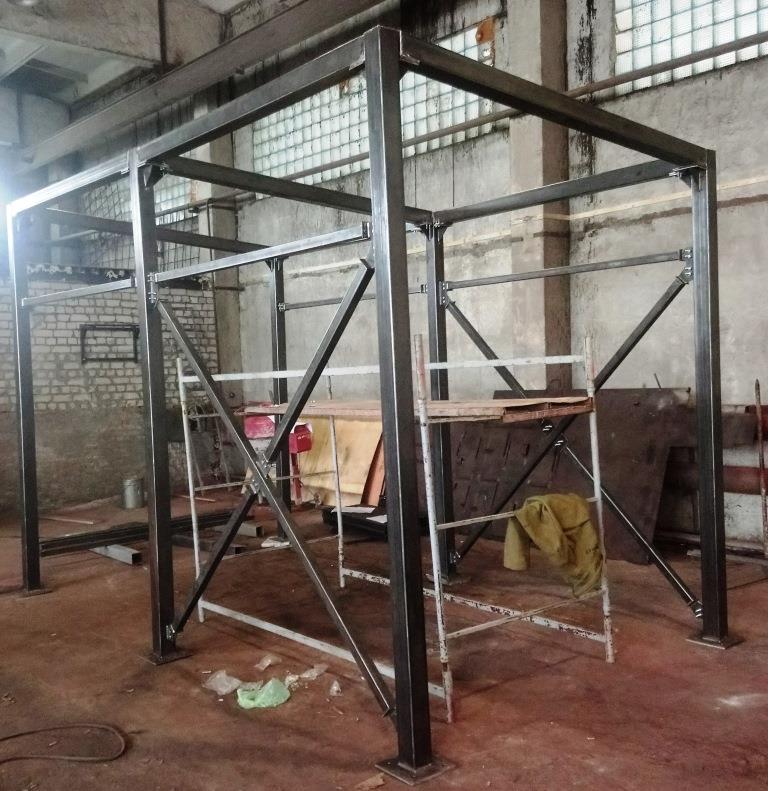

Металлический каркас собирается на объекте строительства из соединительных элементов заводской готовности с помощью болтовых соединений или сварки и монтируется на подготовленный фундамент. Толщина сэндвич панелей 50, 100, 150, 200 мм. Вся конструкция каркаса имеет антикоррозионное покрытие. Вентиляция предусматривается естественная через жалюзийные решетки, или принудительная, при помощи вентиляторов, если метеорологические условия и чистота воздуха не могут быть обеспечены естественной вентиляцией. Вентиляционные проходы, входные и выходные патрубки выполняются при помощи футляра с фланцем, который устраивается в сэндвич-панели. Отопление блок-контейнера осуществляется электрическими обогревателями с автоматическим включением при понижении температуры воздуха внутри станции ниже +5 °С.

Технические характеристики типовых насосных станций в контейнерном исполнении

№	Наименование	Размеры (мм), масса (кг) контейнера				Подача, м³/ч	Напор, м.в.ст
		L	B	H	М
1	Насосные станции в контейнере СРБК. 5.3.3.0.2018-АС	4800	2700	2800	2010	до 80	до 120
2	Насосные станции в контейнере СРБК. 6.3.3.0.2018-АС	6200	2860	3125	2400	до 120	до 120

Благодаря собственному производству, мы можем спроектировать и изготовить насосные установки в блок-контейнером исполнении по индивидуальным техническим требования заказчика.

Для подбора установки и консультации Вы можете обратиться к нам по телефонам +7 (961) 130-64-68 /  8 (800) 600-06-90 или направить запрос на наш адрес электронной почты info@kvadr-rzn.ru
